МОДЕЛЮВАННЯ ТОНОВІДТВОРЕННЯ ЦИФРОВИХ РАСТРОВАНИХ ЗОБРАЖЕНЬ ПРИ ЗМІНІ ТОВЩИНИ ФАРБИ

Анотація

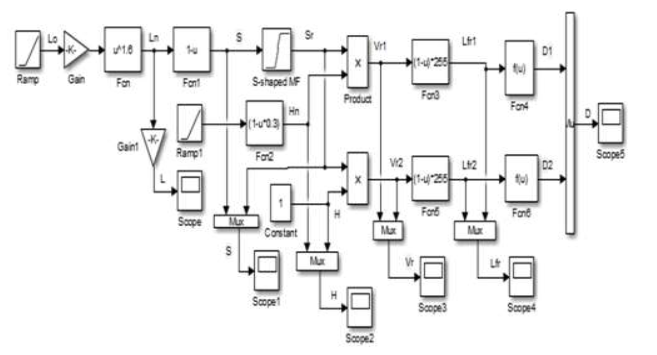

У статті розроблено математичну модель тоновідтворення цифрових растрових зображень для елементів ромбічної форми при зменшенні товщини фарби на інтервалі тонопередачі у комбінованих офсетних друкарських системах простої конструкції на основі анілоксового валика у якому відсутні механізми зонального налагодження подачі фарби на заданий наклад. Дана модель дає можливість здійснити растрування цифрових зображень темних тонів і побудувати характеристики растрового перетворення, визначити кількість фарби на поверхні растрових елементів, визначити градаційні характеристики цифрових зображень після покриття растрових елементів фарбою та визначити інтегральну растрову оптичну густину зображень. Для спрощення розв'язання поставлених завдань в пакеті MATLAB: Simulink розроблена структурна схема моделі симулятора тоновідтворення цифрових зображень при зменшенні товщини фарби, яка дає можливість розрахувати і будувати характеристики растрування, графіки кількості фарби на поверхні растрових елементів та растрової оптичної густини зображень, а їх результати візуалізуються блоками Scope і Display.

Результатом моделювання заданої градаційної характеристики вхідного цифрового зображення темної тональності є легко вгнута крива, яка на початку діапазону має малу крутизну, що не викликає постеризацію на темних ділянках зображення, тому не погіршує результатів дослідження. Ромбічні растрові елементи розтягують характеристику растрування, зсувають її у більш темні тони і притемнюють деталі на темних ділянках зображення та розсвітлюють світлі. Встановлено, що зменшення товщини фарби на інтервалі значно впливає на кількість фарби на поверхні растрових елементів, а відтак на тональність зображення. Початкові значення растрової оптичної густини зображення становить 2,407 одиниць. Зменшення товщини фарби значно зменшує оптичну густину зображення і на початку діапазону при L₀=50 рівнів різниця оптичних густин становить 0,68 одиниць і є досить велика та кількісно оцінює вплив зміни товщини фарби на оптичну густину зображення.
